模拟电梯点阵套件
商城价格:¥35.00 元  免费注册有礼送
贵宾价格:¥29.75 元  加入贵宾更优惠
单件重量:70 克(仅供参考,包装重量另计)
  货源充足 支持零售   加入收藏  我要评论
点这里将商品放入购物车

如果您喜欢该商品,您可以放入购物车!当您选好商品后,您可以留下您的地址和电话并提交订单,本站会按顺序处理!

请您放心,提交订单并不表示必需购买。 提交订单仅仅是信息交流的一种方法,仅仅只代表了您临时的潜在需求,您完全可以决定不购买,并且不需要任何理由。

注:本站图片仅供参考!因各种原因,图片与实物不一定相符,不便之处敬请谅解!我们会尽快改良!

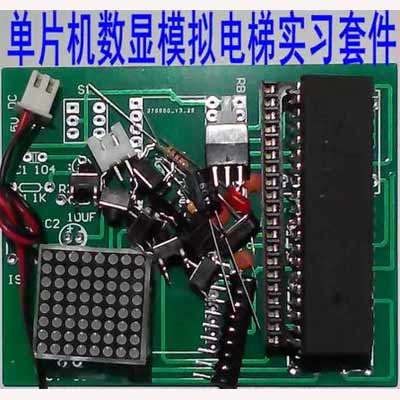

单片机点阵模块组成的模拟电梯实验套件: 电梯是集机械原理应用、电气控制技术、微处理器技术、系统工程学等多学科和技术分支于一体的机电设备,它是建筑中的永久垂直交通工具。本文选择STC89C52RC为核心控制元件,设计了一个六层电梯系统,实现运送乘客到任意楼层,并且显示电梯的楼层和上下行。利用单片机控制电梯有成本低,通用性强,灵活性大及易于实现复杂控制等优点。

 本电路主要由4大部分组成:楼层键盘模块、单片机最小系统控制电路、显示模块电路、电源电路。其中单片机最小系统主要复位电路,电路复位后楼层显示数字1 表示电梯此时在一楼,而电梯楼层位置是由延时电路控制的,延时电路是2秒延时,每层之间通过2秒延时控制即每延时2秒表示电梯走了一层,同时显示相应的上下箭头指示。本设计的延时部分主要是软件控制的。电梯的状态是通过点阵组成的上下箭头和数字显示的。键盘电路采用独立式按键。电梯的正常工作是通过对单片机写入程序控制的。 初始开机时 在1楼(点阵显示“1”),当按其他楼层按键时,显示“↑”,并到哪个楼层显示相应的数值,同理下楼也一样,如在6楼下往1楼,会显示6-流动向下的箭头-5-流动向下的箭头-4......-1 。即按对应的楼层键时,到相应的楼层 点阵指示运行方向。

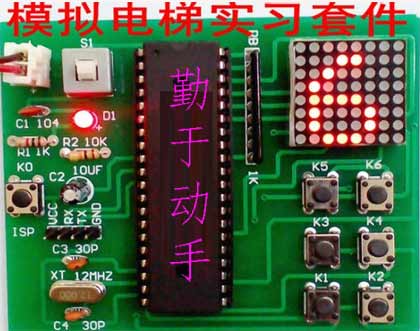

运行的效果图:
