新款USB开关电源套件
商城价格:¥4.80 元  免费注册有礼送
贵宾价格:¥4.08 元  加入贵宾更优惠
单件重量:35 克(仅供参考,包装重量另计)
  货源充足 支持零售   加入收藏  我要评论
点这里将商品放入购物车

如果您喜欢该商品,您可以放入购物车!当您选好商品后,您可以留下您的地址和电话并提交订单,本站会按顺序处理!

请您放心,提交订单并不表示必需购买。 提交订单仅仅是信息交流的一种方法,仅仅只代表了您临时的潜在需求,您完全可以决定不购买,并且不需要任何理由。

注:本站图片仅供参考!因各种原因,图片与实物不一定相符,不便之处敬请谅解!我们会尽快改良!

新款USB充电器带贴片元件套件,小巧精致,最新流行款式,国内外畅销,USB充电器套件,又可称开关电源学习套件,输入AC160-240V,50/60Hz,额定输出:DC 5V 200mA(外壳印字为500mA,如果要长期输出更大电流,请更换Q1为13003)。USB充电器在日常生活中最通用。作为日常用品的充电器由于直接和220V高压相连,具有故障率较高,容易损坏的特点,特别是买到那些不成熟的产品后,真是苦不看言。本站跟厂家拿的最新款外售国外的一款成熟量产的充电器套件,现在一同给广大电子爱好者分享。

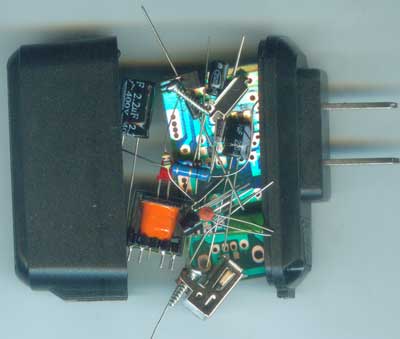

套件详细资料:印刷电路板,元件清单,元件,原理说明,制作说明、外壳等等。

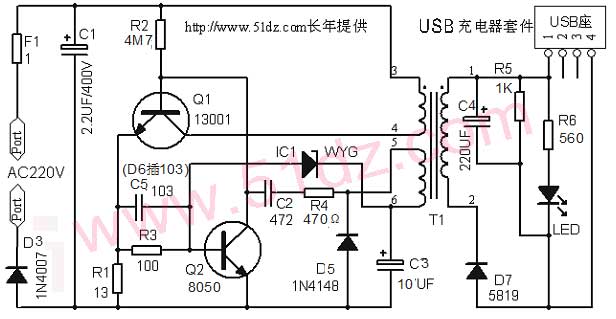

下面是对着实物绘制的电路原理图:(电路板上有多种元件安装方法,安装请与原理图、实物图为准,PCB板上有些元件孔是不要安装的,有些元件要装在别的元件孔上,这点请注意!)



说明:为了简化电路,达到学习目地,图中用1欧的电阻F1起到保险丝的作用,用一个二极管D3完成整流作用。接通电源后,C1会有300V左右的直流电压,通过R2给Q1的基极提供电流,Q1的发射极有R1电流检测电阻R1,Q1基极得电后,会经过T1的(3、4)产生集电极电流,并同时在T1的(5、6)(1、2)上产生感应电压,这两个次级绝缘的圈数相同的线圈,其中T1(1、2)输出由D7整流、C4滤波后通过USB座给负载供电;其中T1(5、6)经D6整流、C2滤波后通过IC1(实为6.3V稳压管)、Q2组成取样比较电路,检测输出电压高低;其中T1(5、6)、C2、R4还组成Q1三极管的正反馈电路,让Q1工作在高频振荡,不停的给T1(3、4)开关供电。当负载变轻或者电源电压变高等任何原因导致输出电压升高时,T1(5、6)、IC1取样比较导致Q2导通,Q1基极电流减小,集电极电流减小,负载能力变小,从而导致输出电压降低;当输出电压降低后,Q2取样后又会截止,Q1的负载能力变强,输出电压又会升高;这样起到自动稳压作用。

本电路虽然元件少,但是还设计有过流过载短路保护功能。当负载过载或者短路时,Q1的集电极电流大增,而Q1的发射极电阻R1会产生较高的压降,这个过载或者短路产生的高电压会经过R3让Q2饱和导通,C4在这里起到加速电容的作用,可以最快时间让Q2导通,从而让Q1截止停止输出防止过载损坏。因此,改变R1的大小,可以改变负载能力,如果要求输出电流小,例如只需要输出5V100MA,可以将R1阻值改大。当然,如果需要输出5V500MA的话,就需要将R1适当改小。注意:R1改小会增加烧坏Q1的可能性,如果需要大电流输出,建议更换13003、13007中大功率管。

R5又起什么作用呢?T1变压器是电感元件,Q1工作在开关状态,当Q1截止时,T1会产生很高的电磁感应电压,在没有负载的情况下,可能会在Q1集电极感应出很高的电压,这个电压可能高达1000伏以上,这会使Q1击穿损坏,现在有了R5,电路不出现无负载的情况,这样Q1就不会因集电极的高电压击穿损坏了,因此,这个电阻有着非常微妙但是又非常重要的作用,如果没有这个电阻以及R6和LED,Q1是非常危险的,分分秒秒都可能会损坏,同时,空载电压甚至会高达6V甚至7V以上。

给的大家收到货后,先熟悉一下电路原理图,分析一下原理,再测量一下各元件,最后再小心来装配。

本电路板的贴片电阻已对应的粘在板上,拿到套件一定注意,先焊好,以免丢失。

 安装注意事项:

安装之前请不要急于动手,应先查阅相关的技术资料以及本说明,然后对照原理图,了解印刷电路板、元件清单,并分清各元件,了解各元件的特点、作用、功能,同时核对元件数量。

注:D1D2D4IC1本种组装没有配备,电路板是设计的多用途的,本套件只用到半波整流,只有一个1N4007整流,请大家不要自己多装其它的二极管,参考图中样板做就行了,样板已经测试过是OK的,在工厂做过的朋友就知道,工厂都是按照样板生产的。

正确插入元件,按照从低到高、从小到大的顺利安装,极性要符合规定。对于手工安装,元件应分批安装。如此板先电阻→二极管→三极管→电容→变压器→USB座

1、Q1、Q2千万不要装错,Q1应选用耐压500V以上具有开关特性的管子,Q2耐压几十伏就行了,Q2适合选放大特性好的管子,这两种管子的管脚排列可能会不同常规,请以测量为准。

2、IC1、D5请千万不要装错,同样是玻璃封装的二极管,一个是6.3V的稳压二极管,一个普通二极管IN4148,其中IC1只是PCB板上的符号,二极管只占用两个PCB元件孔。

3、1N4007、1N5819请不装错,1N4007是低频二极管,1N5819是低压高频肖特基二极管,千万不能装错位置!

4、D6装的103的瓷片电容。

记住:这两种都是电源整流二极管,一个是在初级高压低频整流,一个是在次级高频整流。



安装、焊接好全部元件后,仔细检查一下各个部分,不能有连锡、虚焊或漏焊的。发现问题及时修正。

通电测试线路板

仔细检查线路板安装无误后,要通电试板时,可以在PCB板直接焊一个220V插头线,为了安全起见,请大家先在电源串联一个10W的白炽灯泡,以防止短路或者接错,千万注意安全,还有,元件一不小心就烧坏了,烧坏了需要再买才行。如果安装无误,用万用表可以测得USB 1脚和4脚应有5V的电压输出,电源指示灯亮,确认电路板装配无误。

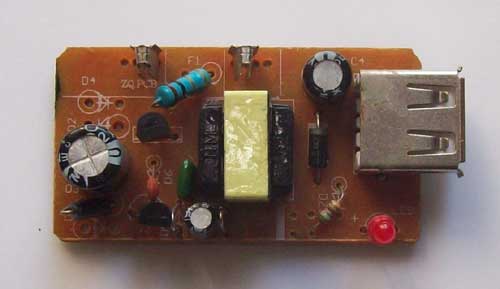

装好的成品电路板如下,不懂组装的朋友,请参考下图:

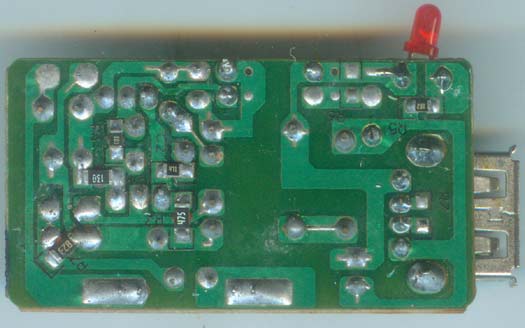

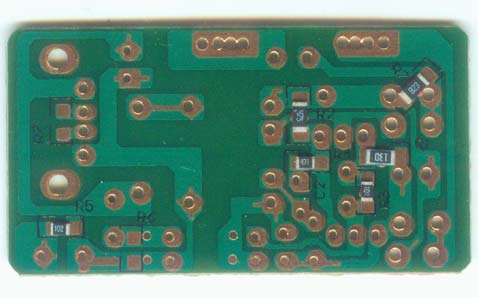

印刷电路板的背面图:

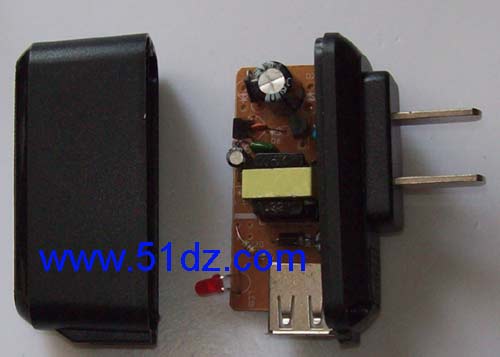

把电路板装到外壳

1.        两个金属片厂家已压好到底盖合适的位置。

2.        将电路板插到上塑料壳壳的定位槽内,电源指示灯弯着插到相对应的孔内, USB座一定要安装在塑料壳定位槽内,这样才不会上下移位。

3. 盖上底壳,打上螺丝,就是一个完好的充电器,插电测试,先用万用量一量是否有有正常的5V左右的电压输出,有5V左右的电压就可以接上USB线给其它电子产品充电了。

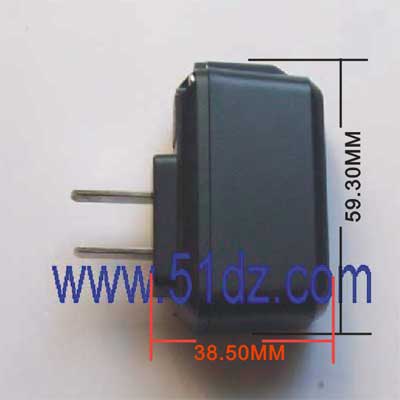

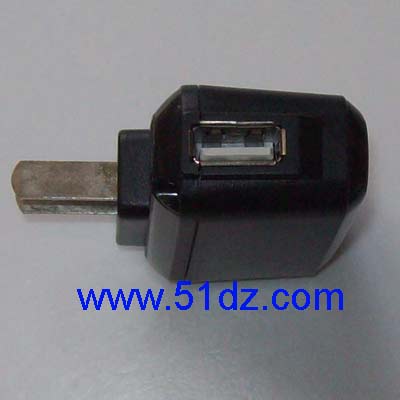

装好的成品如下图所示:

成功了吧,这种喜悦的成就感足以让你兴奋半天!更多成就感请看其它制作套件,将会给你带来不同的成就与乐趣。

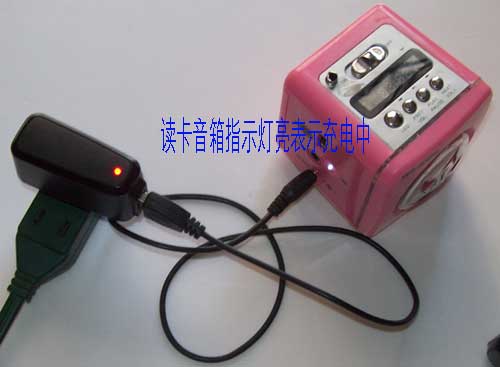

如下图所示,给本站读卡音箱充电中。
