当前位置: 首页 >>> 【图片版】 【图文版】 【文字版

注:为了提高网速,图片可能被压缩! 图片仅供参考!

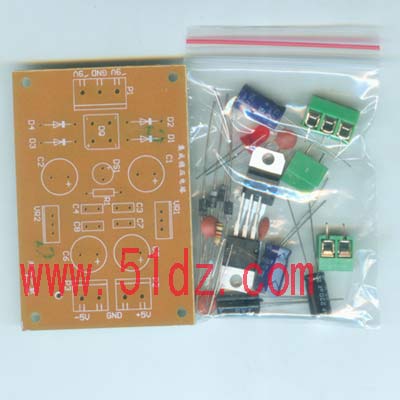

集成直流稳压电源
商城价格:¥8.80 元  免费注册有礼送
贵宾价格:¥7.48 元  加入贵宾更优惠
单件重量:30 克(仅供参考,包装重量另计)
  货源充足 支持零售   加入收藏  我要评论
点这里将商品放入购物车

如果您喜欢该商品,您可以放入购物车!当您选好商品后,您可以留下您的地址和电话并提交订单,本站会按顺序处理!

请您放心,提交订单并不表示必需购买。 提交订单仅仅是信息交流的一种方法,仅仅只代表了您临时的潜在需求,您完全可以决定不购买,并且不需要任何理由。

注:本站图片仅供参考!因各种原因,图片与实物不一定相符,不便之处敬请谅解!我们会尽快改良!

集成直流稳压电源的组装与调试 (购物过套件客户,详细说明请发邮件索取)

一、实训目标
1、掌握集成直流稳压电源的工作原理。
2、掌握集成直流稳压电源的组装与调试方法。
二、实训任务
    任务一     理解集成直流稳压电源的工作原理

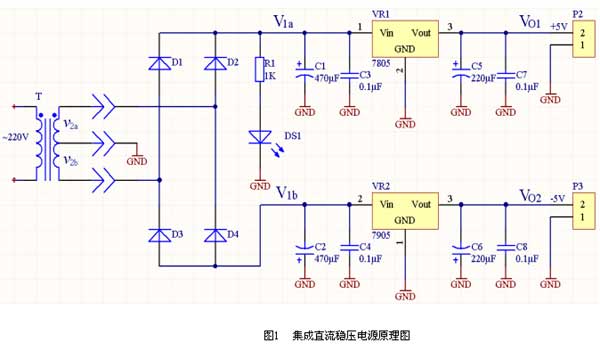

集成直流稳压电源原理图如图1所示。220V交流电加到变压器T的初级,经变压器降压后,从变压器次级2×9V的交流电压,经二极管D1~D4整流后,得到脉动直流电,再经滤波电容滤波后变成2×10.5V左右的直流电。将此直流电压加到三端稳压器LM7805和LM7905的输入端,从输出端就有稳定的直流电压输出。

任务二    集成直流稳压电源电路的原器件识别
集成直流稳压电源电路所包含的元器件见表1原器件清单,对照电路原理图对各元器件进行识别,并了解它们在电路中的作用。
任务三    集成直流稳压电源电路的原器件的检测
在集成直流稳压电源电路中,主要的元器件有变压器、整流二极管、三端稳压器、电解电容、瓷片电容、电阻、发光二极管,在安装之前必须对它们进行检测,以确保元器件是好的。
任务四    集成直流稳压电源电路的电路安装
按步骤对照电路原理图进行元器件的焊接和测试
1、整流电路的焊接与测试
将四只整流二极管(V1~V4)焊接后,用示波器分别观测变压器次级输出电压v2a和经二极管整流后的电压V1a波形记录在图2和图3中。


观察到变压器次级输出电压v2a波形的峰—峰值为               V;
观察到经二极管整流后的电压V1a波形的峰—峰值为               V;
用万用表交流电压挡测量变压器次级输出电压v2a  =          V、v2b  =     V;用万用表直流电压挡测量经二极管整流后的电压V1a  =          V、V1b  =           V。
2、滤波电路的焊接与测试
焊接滤波电容(C1、C2和C3、C4)、发光二极管DS1、限流电阻R1后,用示波器观测经二极管整流电容滤波后的电压V1a波形记录在图4中。

观察到经电容滤波后的电压V1a波形的峰—峰值为               V;
用万用表直流电压挡测量经二极管整流后的电压V1a=        V、V1b=         V。
3、稳压电路的焊接与测试
焊接三端集成稳压器(LM7805、LM7905)及滤波电容(C5、C6、C7、C8)后,用示波器观测输出端电压VO1波形记录在图5中。
用万用表直流电压挡测量输出端电压VO1=          V、VO2=     V。
三、实训总结
写出本次实训的收获和体会。

详细说明请点击下载:

集成直流稳压电源4.pdf 159.12KB 点击下载
