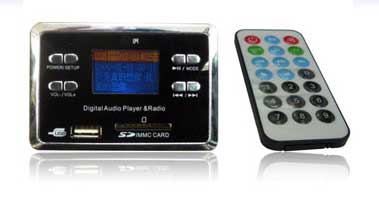

50型SD卡U盘播放模块带面板
商城价格:¥10.00 元  免费注册有礼送
贵宾价格:¥8.50 元  加入贵宾更优惠
单件重量:60 克(仅供参考,包装重量另计)
  货源充足 支持零售   加入收藏  我要评论
点这里将商品放入购物车

如果您喜欢该商品,您可以放入购物车!当您选好商品后,您可以留下您的地址和电话并提交订单,本站会按顺序处理!

请您放心,提交订单并不表示必需购买。 提交订单仅仅是信息交流的一种方法,仅仅只代表了您临时的潜在需求,您完全可以决定不购买,并且不需要任何理由。

注:本站图片仅供参考!因各种原因,图片与实物不一定相符,不便之处敬请谅解!我们会尽快改良!

当你逛商场时,是否被那些小巧精致、功能多多的音响所迷恋?现在新出的音响,大多都有可以直接播放U盘或者SD卡中的MP3、WMA等音乐,这样可以在小小体积下实现高品质的音乐的播放,现在无需购买MP3、无需购买MP4和MP5和MP6……,你只需要购买本SD卡播放模块,就可以自装多功能的小音响,或者给你以前的功放音响加装SD卡U盘播放功能!不提供遥控,遥控器需另外购买

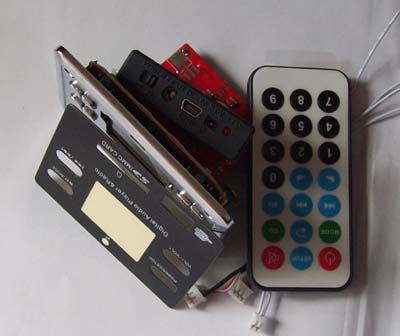

收到货物如下图所示:

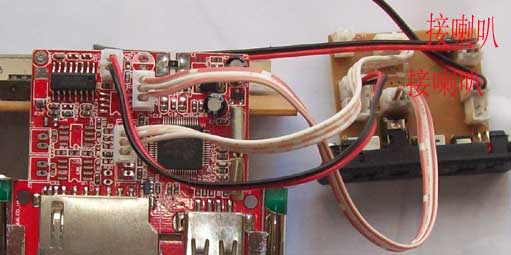

本款实物接线图如下所款,本站配了一份部份插头,有些没有配,注意一定要先测试好后,再直接焊接,否则损坏,本站不给予更换。测试好后要用前板和后板直接焊接上去使用。现在本站都有配小板,小板上带有一个小功放。接好线后,接好喇叭就会有声音输出来,注意,本图片上的电源线,红色的接的是负极,黑色的正极,因为端子线是随便配的,不是根据此产品来订做的,所以接电试的朋友一定要注意看看电路板后面的标示,否则接电源接错烧坏显示屏,本站不组予更换。

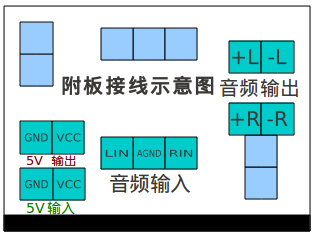

小板标示如下:



本款 模块是带FM收音、曲号显示的,更有带歌词显示的,还带功放等,是一款比较完美的模块。

注意:本站有的模块不带收音功能,有的不带显示功能!但是,本站有一部分模块是带FM收音、曲号显示的,更有带歌词显示的,用户可以根据需要购买,请仔细看详细介绍。

一、模块特点:
l 支持外信号直接切换。
l 支持USB/SD/AUX/FM自动切换。
l 模块内含MP3歌曲解码芯片。
l 支持USB,SD、MMC卡进行播放。
l 支持USB/SD卡切换、上一曲、下一曲、音量调节、EQ、播放/暂停、停止、单曲重复、静音、关机、直选歌曲。
l 支持FAT16 、FAT32的文件系统。
l 支持MP1 Layer3、MP2 Layer3、MP3 Layer3版本的歌曲。
l 支持32-320kbps的MP3歌曲。
l 支持断电记忆功能:记忆断电前播放的歌曲和音量。
l 支持日期、时间显示,歌词同步。

二、面板按键说明

1、“POWER”: 长按此键进入待机省电模式;再长按此键开机。
2、“SET”: 设置时间键,TIME→ALARM→SLEEP→language→完成。
3、“VOL-”: 设置音量减;设置时间、闹铃、定时关机减。
4、“VOL+”:设置音量加;设置时间、闹铃、定时关机加。
5、“PLAY/PAUSE”:在USB/SD状态短按播放/暂停;在FM状态短按全频道搜台并存台。
6、“MODE”: 有SD卡和U盘时:切换顺序为USB→SD→AUX→FM→USB;只有U盘时:切换顺序为USB→AUX→FM→USB;只有SD卡时:切换顺序为SD→AUX→FM→SD;在待机下按一下背光亮。
7、“PREV”: 在USB/SD状态短按上一曲;在FM状态短按上一电台;设置时间、闹铃、定时关机的位。
8、“NEXT”:在USB/SD状态短按下一曲;在FM状态短按下一电台;设置时间、闹铃、定时关机的位。
三、遥控按键说明

1、POWER:待机(STANDBY)此键不能开关。
2、MODE:有SD卡和U盘时:切换顺序为USB→SD→AUX→FM→USB;只有U盘时:切换顺序为USB→AUX→FM→USB;只有SD卡时:切换顺序为SD→AUX→FM→SD。
3、PREV: 同面板按键。
4、NEXT: 同面板按键。
5、VOL+:同面板按键。
6、VOL-:同面板按键。
7、REP: USB/SD播放时单曲重复和全部循环之间的切换键,开机为全部循环。
8、 “SET”: 设置时间键,TIME→ALARM→SLEEP→language→完成。(原SOTP的位置)
9、MUTE:静音键,按一下静音,再按一下解除。
10、EQ:声场模式. NORMAL→JAZZ→ROCK→POP→CLASSIC→NORMAL
11、PLAY/PAUSE: 在USB/SD状态播放/暂停;在FM状态全频道搜台并存台。
12、0~9:在USB/SD做直选键,超过10首连续输入要选的数字即可。

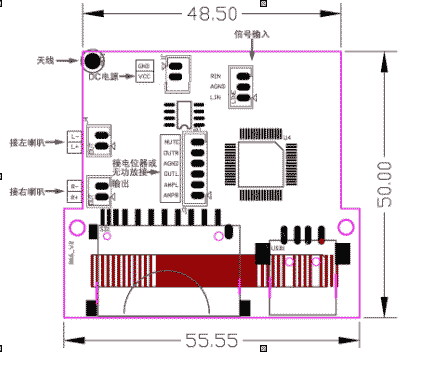

五、接线图及尺寸:



各位用户请注意:收到模块后,请先不要做任何焊接和改动,请先测试模块的好坏!否则,一经焊接、改装或者维修,出现功能问题,本站不承但任何保修或者更换服务,本站也无法提供技术支持,这就象是一个黑匣子,我们也没有办法!

测试方法:请先用低于5V的电压供电,接在BAT位置或者电源+-位置,其中若有印刷GND字符,则请接负极,然后,将OUT接上4-8欧的喇叭或者音箱,插上SD卡或者U盘,打开电源开关即可使用。测试好坏就这么简单,大家不测试好坏,就直接改装然后说模块是坏的,我们一概不理睬!

请大家相信该模块的质量:该模块采用高稳定解码芯片和高精度生产工艺,批量出口应用已经超过百万,出货不良品小于万分之一,可靠性、稳定性都比本站自己的产品好上十倍、百倍以上。

注意事项:有些SD播放模块中,是内带小功率BTL功放或者数字功放的,这时音频输出包含有直流成份,是不能直接给功率放大器做音源的!切记切记!这样有可能损坏你的功放或者音箱!道理我就不讲了,不懂的不要买!
