“画面要清晰，屏幕要大”这似乎已经成了追逐高清大屏幕的时代背景下许多用户的组建影院时的标准。大画面显示设备不断受到用户朋友们的追捧。如等离子电视，液晶电视，甚至投影机等大屏显示工具已经在倍受关注。通常屏幕大和银子的成正比，因此许多朋友都苦于身上囊中羞涩愿望一直无法实现的大屏梦。经济能力有限，但怎么样才能获得大画面呢，我们的许多发烧友就自己DIY投影机，自己DIY投影机的预算只要购买投影机的四分之一的价格，当然要实现DIY投影机需要一定对投影机DIY的功底。

　　今天，我们来向大家介绍一位DIY技术功底深厚的朋友，是怎么来自己组装大屏幕投影机的。他是到一个专门销售投影机零部件的器材店，打包购买DIY投影机所需要的元件。然后自己一步亲手制作了一台投影机。

邮寄回来的投影机零部件

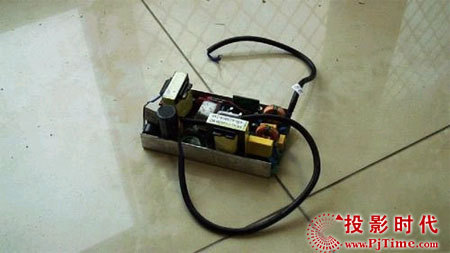

220V 的(镇流器)，控制灯泡模组

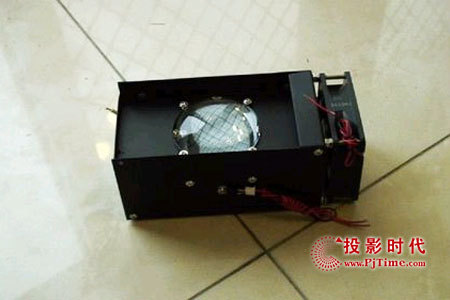

150W/9600K 超高亮度灯泡

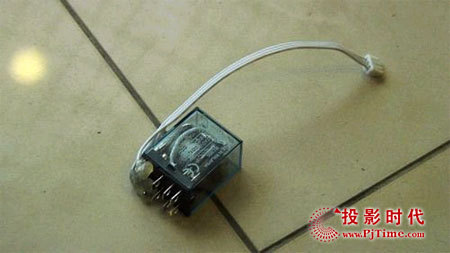

控制周边风扇的继电器


散热风扇

                             　                                 上文简单介绍了DIY投影机需要的一些工具及材料，下面就来重点介绍一下投影机的核心部件，看之前要有心理准备，因为这些部件并没有想象中的那么精密。

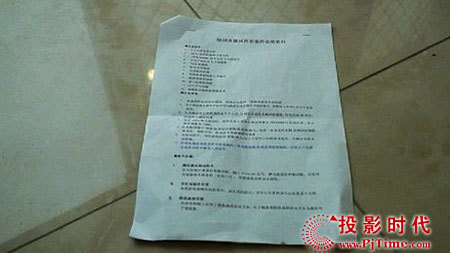

组装投影机的说明书

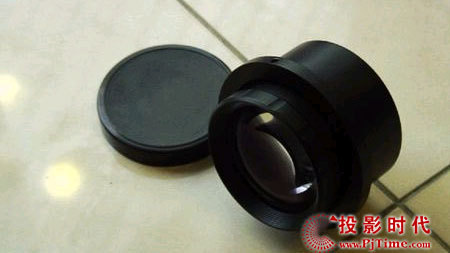

投影专用镜头


放大透镜两片

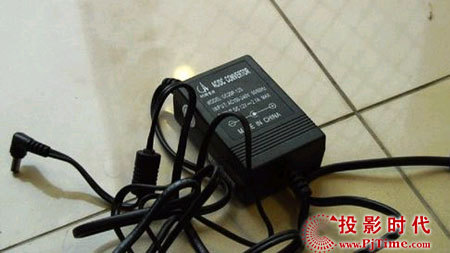

12V电源供应器

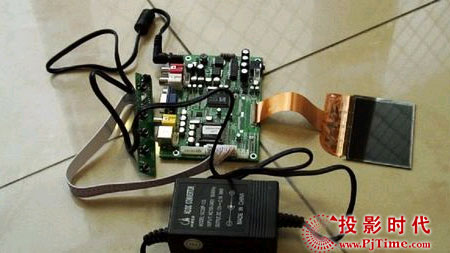

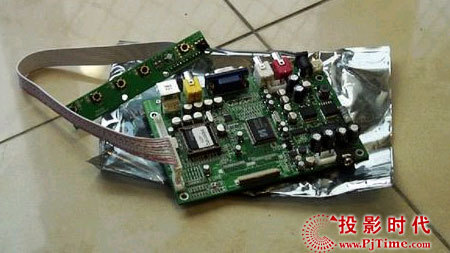

MCU 程序控制数字驱动板


3.5英寸 640X480 的液晶屏幕

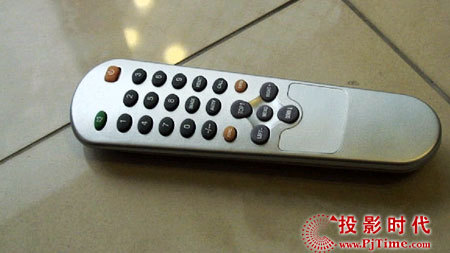

全功能摇控器

　投影机的零部件全都确认无误之后，那下面就动手DIY吧，注意我们在组装的过程中，有两项一定要先做，确认产品是否有故障。

    液晶显示幕是否确定可运作，可以先接讯号源，检查

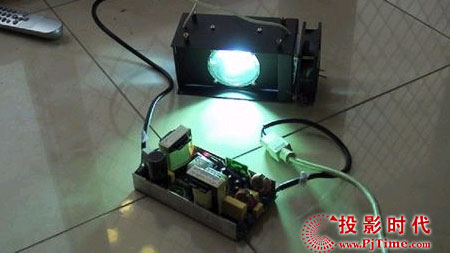

灯泡是否能正常运作

　　开始组装

    因为3.5寸的液晶板和放大透镜不一样大，所以先将液晶板用透明胶带，黏在和放大透镜一样大的压克力上，并将液晶面板外的四周用黑布贴起来，若不贴起来，会连排线的形状一起投射出去。

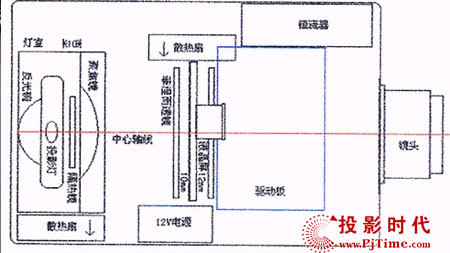

原厂提供之组装图

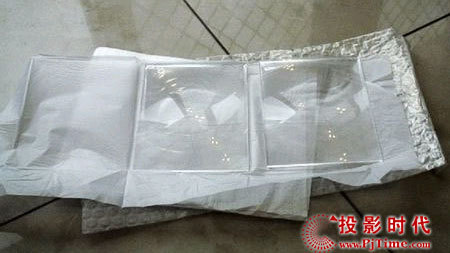

放大透镜

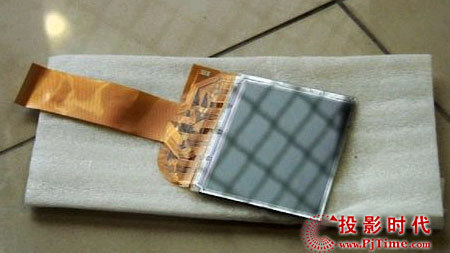

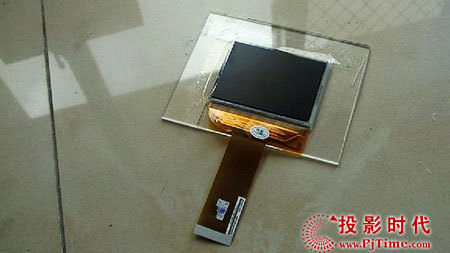

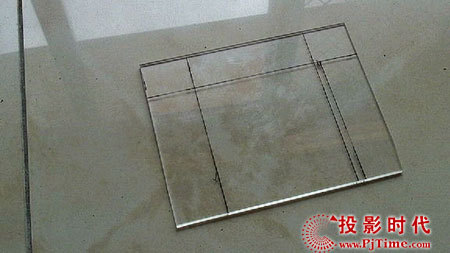

将液晶板粘贴在压克力上

文件夹

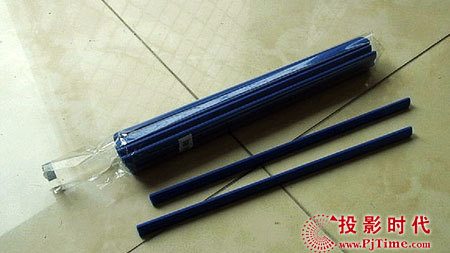

切成和放大透镜一样的高度，共6条

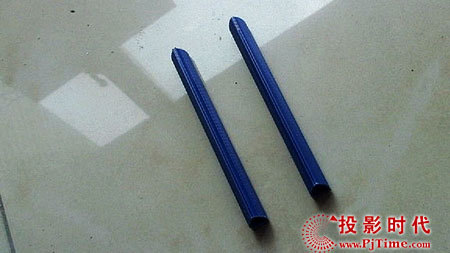

切成和放大透镜一样的高度，共6条

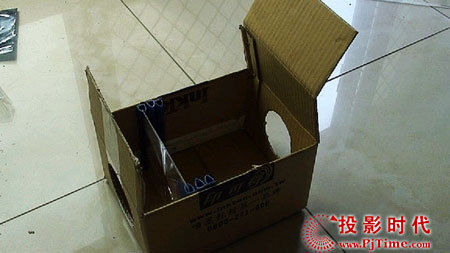

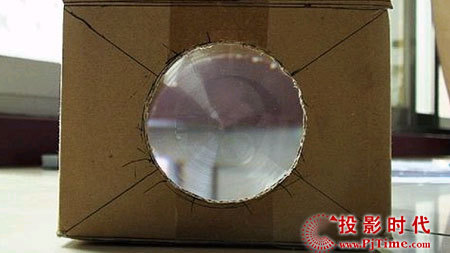

将文件夹放入纸箱，挖洞。要注意的是放大透镜放在液晶板的前后，有螺纹的面要相对，另外要注意的是因为投射出去的影像会上下左右颠倒，所以有保护膜的液晶面要向着光源，排线则要朝上。

检查光轴是否在正中央


将驱动板装上去，将外接光源装在后面

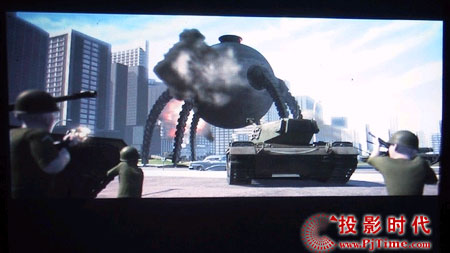

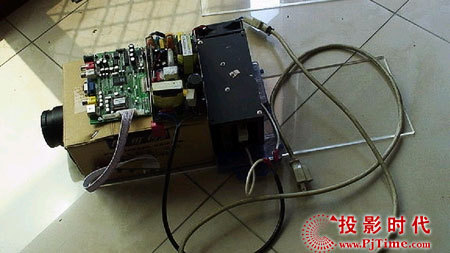

　自制投影机大功告成，下面就来看效果啦 开始测试，画面60英寸用相机的夜景模式拍摄(拍出来的画面比实际的画面亮一点) 。

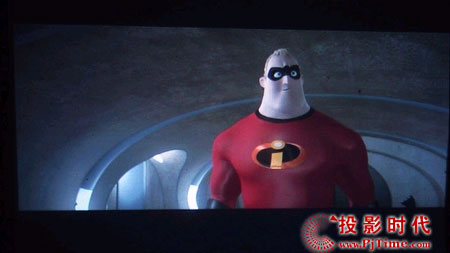

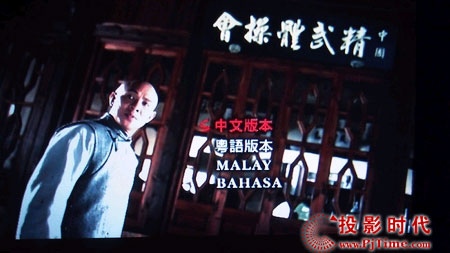

从这张图片上来看，还不错


画面二

能看出来这是不到2000元的投影机吗？

　　因为是单版式的，所以每个点都会看到RGB三种颜色（跟直视型显示器一样），此次DIY的投影是采用的3.5英寸640 X 480的显示板,最高也到640 X 480，虽然接电脑 XGA的分辨率的画面是会出来，不过字会变糊。另外采用这块显示有菜单可以选择,也可用遥控器选择，有VGA端子，S端子，VIDEO复合端子，在非VGA的模式下，还可调整颜色及色相及锐利度。

　　以下是VGA 模式的菜单内容：

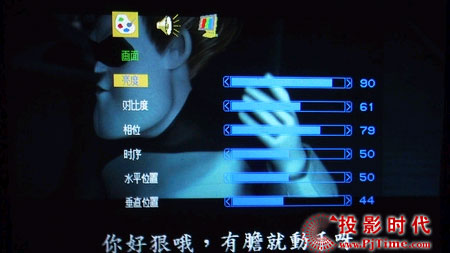

VGA 模式的菜单

　　DIY投影机心得：

　　其实每一个场地及拍摄的标准都不一样，我是在全黑的环境下用夜景模式拍摄50英寸~60英寸，使用水泥平光白墙壁，实际看的画面会比较暗一点，自己做投影机的好处，就是价格便宜，但做出来就是非常清楚，以这套3.5英寸的套件，定价为人民币1750元(不含运费)。

　　不过不建议买3.5英寸的，直接买8.4英寸1024 X 768的比较超值，面板越大，所需的光源越高，相对的对比及解析度就好很多，不过如能拿到1280 X 800的小尺寸面板，会适合看HDTV的电影使用。

　　自制投影机最大的难题的就是如何控制有效光源，这套3.5英寸套件有一个问题，也就是面板是只有 3.5英寸，但前后的放大透镜约有6英寸~7英寸，为了施工方便，所以只好将3.5寸的面板贴到6英寸的压克力板，其余都贴黑布挡掉光源，所以最好的方式是，液晶显示面板和放大透镜的面板一样大是最好，所以建议是使用XGA 8.4英寸的面板。

　　另外要解决漏光的问题,但是漏光通常和散热是相反的，整台外壳做的越不漏光，光轴也很准，则一定不会有四边模糊，或光源不均匀的问题。

　　好了DIY投影机大功告成，穷人也能享受投影了哈哈而且只花很少的钱。性价比很高啊不过要得到好的效果还要经过不断的调试和磨合。
