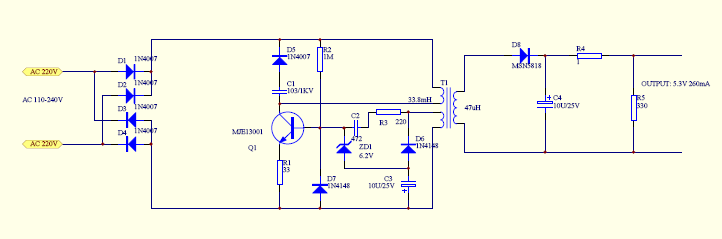

一款最简单的手机/MP3充电器电路图
文章长度[] 加入时间[2008/11/22] 更新时间[2024/3/24 22:49:35] 级别[0] [评论] [收藏]
我一直都崇尚用最简单、最常用、最平常、最普通、最低价、最少钱、最……(同义词都被我想光了)的元件来设计制作达到要求、满足需要、可靠、稳定的电子产品,当今天看到了这个电路,我对最初的原作者的敬佩之意油燃而生!
作为一个市电变直流的变压器,必须有电源隔离功能,必须有一定的稳压性能。本电路利用变压器自激起振,利用D6采样输出电压来检测负载大小,负载变轻输出电压升高时,C3两端电压变高,Q1导通时间变短,负载能力变小而输出电压下降维持稳定。本电路采用了这么少的元件完成必需的功能真正算得上是设计巧妙。本电路图中高压部分没有滤波电容,应该估计是作者漏画了。
