台灯触摸开关

文章长度[3920]　加入时间[2006/10/9]　更新时间[2024/4/14 13:35:54]　级别[3]　[评论]　[收藏]

如果给你家里的台灯加装一个感应式触摸开关,在使用时不仅能给你带来乐趣,还能使你在使用时更加方便。
　　工作原理

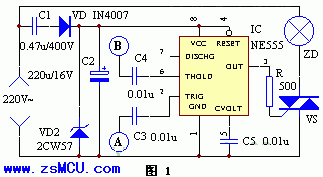

　　该装置电路见图1。当人手碰一下金属触片A,人体上的杂波信号便通过C3加到时基电路的②脚,②脚被触发,整个触发器翻转,③脚输出高电平,输出经限流电阻R加到可控硅控制极,可控硅VS导通,ZD点亮。
　　需要关灯时,用手碰一下金属片B,感应信号经C4加到时基电路的⑥脚,⑥脚被触发,③脚输出低电平,可控硅失去触发电流而截止,电灯熄灭。电路中的C3、C4是耦合电容,又能防止因个别元件的破坏而造成的麻电现象。电路中的C1、C1、VD、VDW组成6V直流供电电源。

　　元器件选择与制作
　　元器件清单见下表。

编　号	名　称	型　号	数　量
R	电阻	500Ω	1
C1	金属化纸介电容	0.47u/400V	1
C2	电解电容	220u/16V	1
C3、C4	金属化纸介电容	0.01u/400V	2
C5	涤纶电容	0.01u	1
VD1	整流二极管	IN4007	1
VD2	稳压二极管	2CW57　(9V)	1
VS	双向可控硅	1A　耐压≥400V	1
IC	时基IC	NE555、5G1555、uA555	1
A、B	金属片	自制	2

　　本电路因体积较小,可以装在一个盒子内,电路不用调试,一般一次就能成功。
